科曼机电

空冷岛风机是火电厂空冷机组节水换热的核心设备，叶片作为关键做功部件，长期露天高速运行，易受环境与载荷影响产生缺陷。本文精简梳理叶片设备特性、常见故障、检修工艺及运维标准，适配现场检修作业与设备管控需求。

一、设备概述与核心参数

空冷岛轴流风机依靠叶片强制对流换热，替代传统水冷系统，核心适配干旱、缺水地区电厂，具备节水、低污染、运行稳定的优势。叶片多采用玻璃钢（FRP）复合材料一体成型，部分新型机组采用碳纤维材质，为变截面、变角度翼型空心结构，内置加强筋，叶根预埋金属螺栓与轮毂法兰固定，单台风机配置6–8片叶片。

叶片运行状态直接决定空冷岛换热效率、机组背压稳定性，是保障机组安全经济运行的核心管控部件。

核心设计与运行参数（行业通用标准）

• 运行工况：转速150–300r/min（变频可调），工作温度-40℃～60℃，长期承受交变气动载荷与机械振动

• 安装精度：单叶片安装角度偏差≤±0.5°，单台风机叶片重量差、叶型一致性严格受控

• 设备特性：轻质高强、耐大气腐蚀、绝缘性好；短板为抗撞击性弱、长期紫外线易老化、层间易剥离

二、叶片常见缺陷、成因及危害

结合现场工况，叶片缺陷主要分为四大类，多发于风沙冲刷、温变交变、振动疲劳及安装偏差场景，具体隐患如下：

（一）表面损伤类（最常见）

• 风沙冲刷磨损：西北、华北风沙区域高发，长期风沙冲刷导致叶片表面树脂层脱落、纤维裸露、壳体变薄，破坏气动外形，增大风阻、降低换热效率，引发局部应力集中，加速疲劳开裂

• 杂物撞击破损：树枝、检修废料、结冰碎块等高速撞击，造成叶尖、叶缘缺口、掉块、表层开裂，轻微缺陷引发小幅振动，严重时直接导致动平衡失效、振动超标

• 表面积灰结冰冻堵：粉尘、柳絮附着或冬季结冰，增大叶片表面粗糙度、造成叶型畸变，各叶片载荷不均，引发风机振动、出力下降、机组背压升高

（二）结构老化开裂类（高危隐患）

• 表层龟裂粉化：长期紫外线照射、高低温交变，导致外层树脂老化粉化、出现网状微裂纹，丧失防护能力，水汽易渗入叶片内部

• 层间剥离分层：水汽通过微裂纹侵入粘结层，叠加持续振动载荷，造成表层与基层剥离、腔体鼓包，是叶片整体失效的核心诱因

• 叶根裂纹与松动：叶根为应力集中核心区域，长期承受扭转、拉伸载荷，易产生径向、周向裂纹；固定螺栓振动松动，会导致叶片摆度超标、整机剧烈振动，极端情况下引发叶片断裂脱落、设备损毁

（三）安装匹配缺陷类

• 叶片角度偏差超标：安装偏差或长期运行位移，导致单台风机各叶片角度不一致，气流紊乱，轴向、径向振动超标

• 重量不均、动平衡失效：叶片制造公差、局部磨损或修补配重不均，造成整机动平衡失衡，运行振动、噪音超限，加剧传动部件磨损

三、标准化检修作业工艺

（一）检修前准备

严格执行停电挂牌、安全交底、作业票审批制度，清理作业平台杂物；准备角度尺、力矩扳手、探伤仪、专用修补材料等工具，确认检修环境满足高空作业、动火作业规范。

（二）核心检修步骤

1. 外观全面排查：逐片检查叶片表面、叶缘、叶尖、叶根，排查磨损、裂纹、掉块、分层、鼓包等缺陷，重点探伤检测叶根应力集中区域

2. 精度参数校验：使用专用角度尺检测叶片安装角度，确保偏差≤±0.5°；检测叶片外圆轴向跳动量，核对设备规程标准；紧固轮毂固定螺栓，按厂家标准力矩锁紧并涂抹防松胶

3. 表面清洁处理：采用中性清洁剂、软质工具清理表面积灰、污垢，严禁高压水枪直射、尖锐工具刮擦，避免损伤树脂防护层

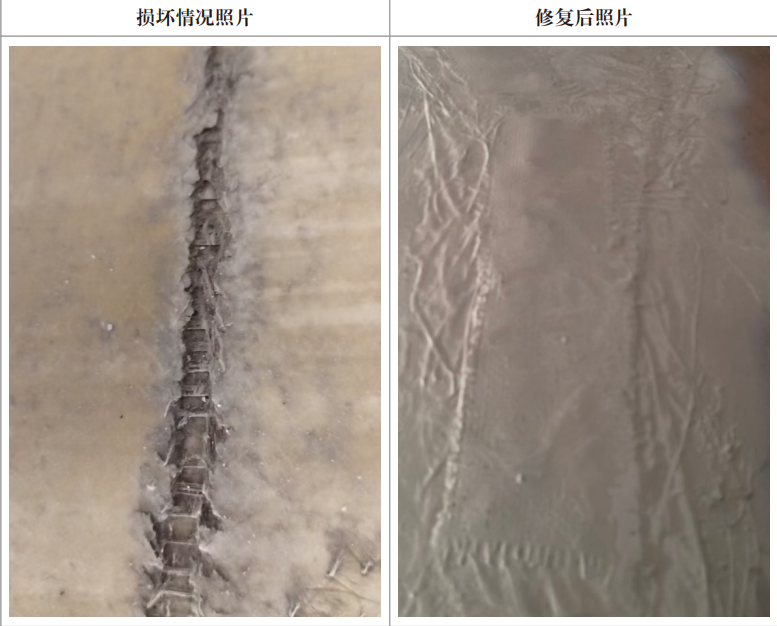

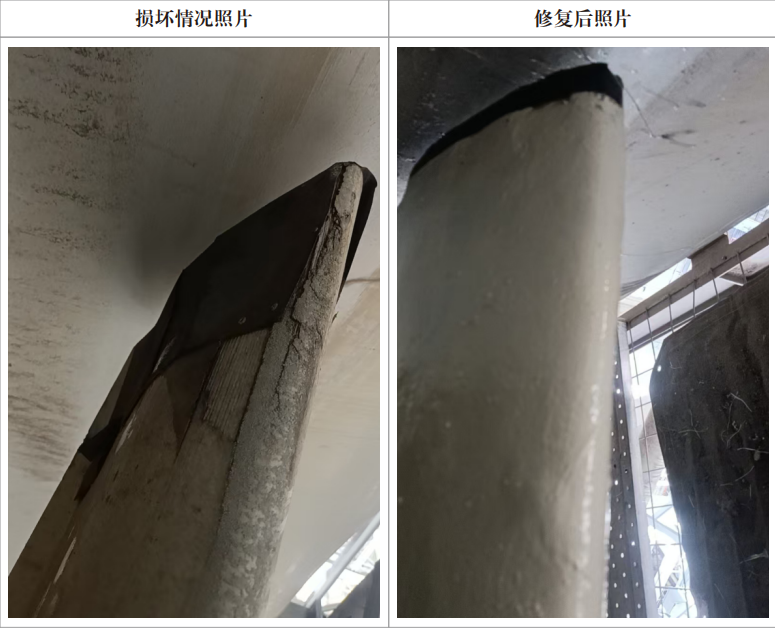

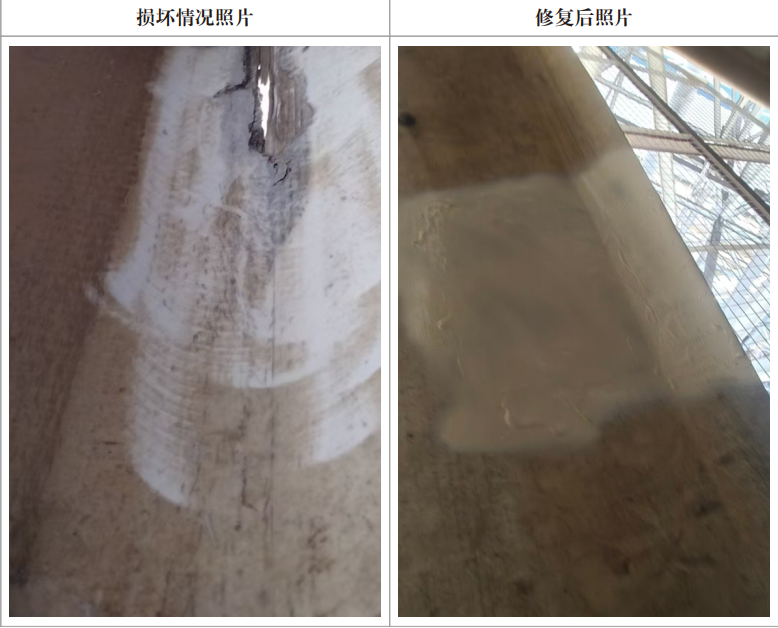

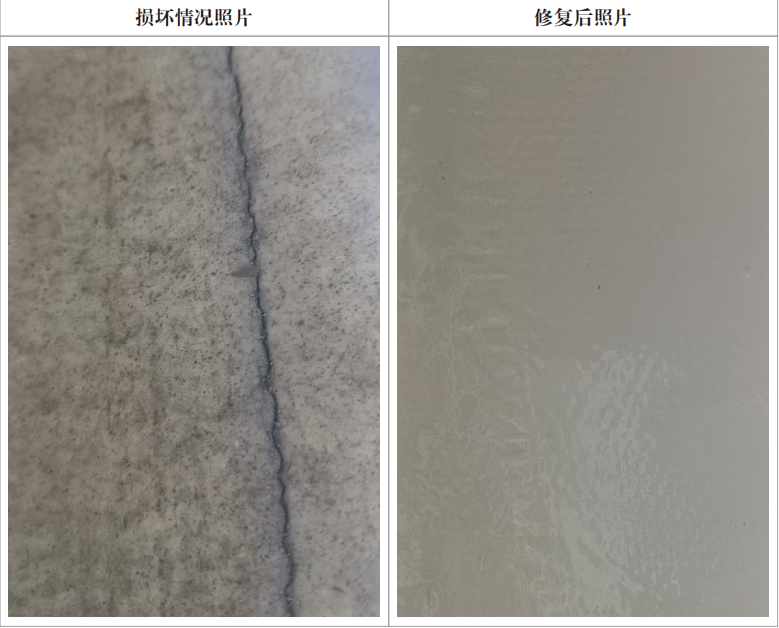

4. 缺陷分级修复：浅表裂纹、涂层脱落采用专用修补腻子、面漆修复，恢复气动外形；局部掉块、破损采用同材质材料挖补修复，修补块重量差严控在规范范围内；叶根裂纹、大面积分层缺陷直接更换叶片

5. 动平衡校验：检修、修补、更换叶片后，必须开展整机静平衡、动平衡校正，消除配重偏差，杜绝运行振动超标隐患

四、日常运维与故障预防要点

• 定期巡检：日常监测风机振动、噪音、运行温度，雨季、冬季、风沙季后专项排查叶片渗水、结冰、磨损缺陷

• 防护强化：风沙高发区域可加装叶片前缘防护胶带，定期补涂防紫外线防护涂层，延缓树脂老化

• 规范运维：杜绝风机超负荷、变频频繁启停运行；检修安装严格把控角度、配重、紧固力矩三大核心精度指标

• 周期维保：每半年开展一次全面外观检测与精度校验，每年开展一次深度探伤与动平衡检测，提前消除隐性隐患.
