一、基础定义

直接空冷系统（Direct Air Cooled Condenser，简称 ACC、直空冷）
动力工程 / 电厂热力系统专用冷却工艺：以环境空气为唯一冷却介质，汽轮机低压缸做完功的乏汽不经过中间水介质，通过大口径排汽管道直接送入室外高架空冷凝汽器，风机强制空气掠过翅片管束外壁，管内蒸汽放热凝结为水，整套系统统称空冷岛。

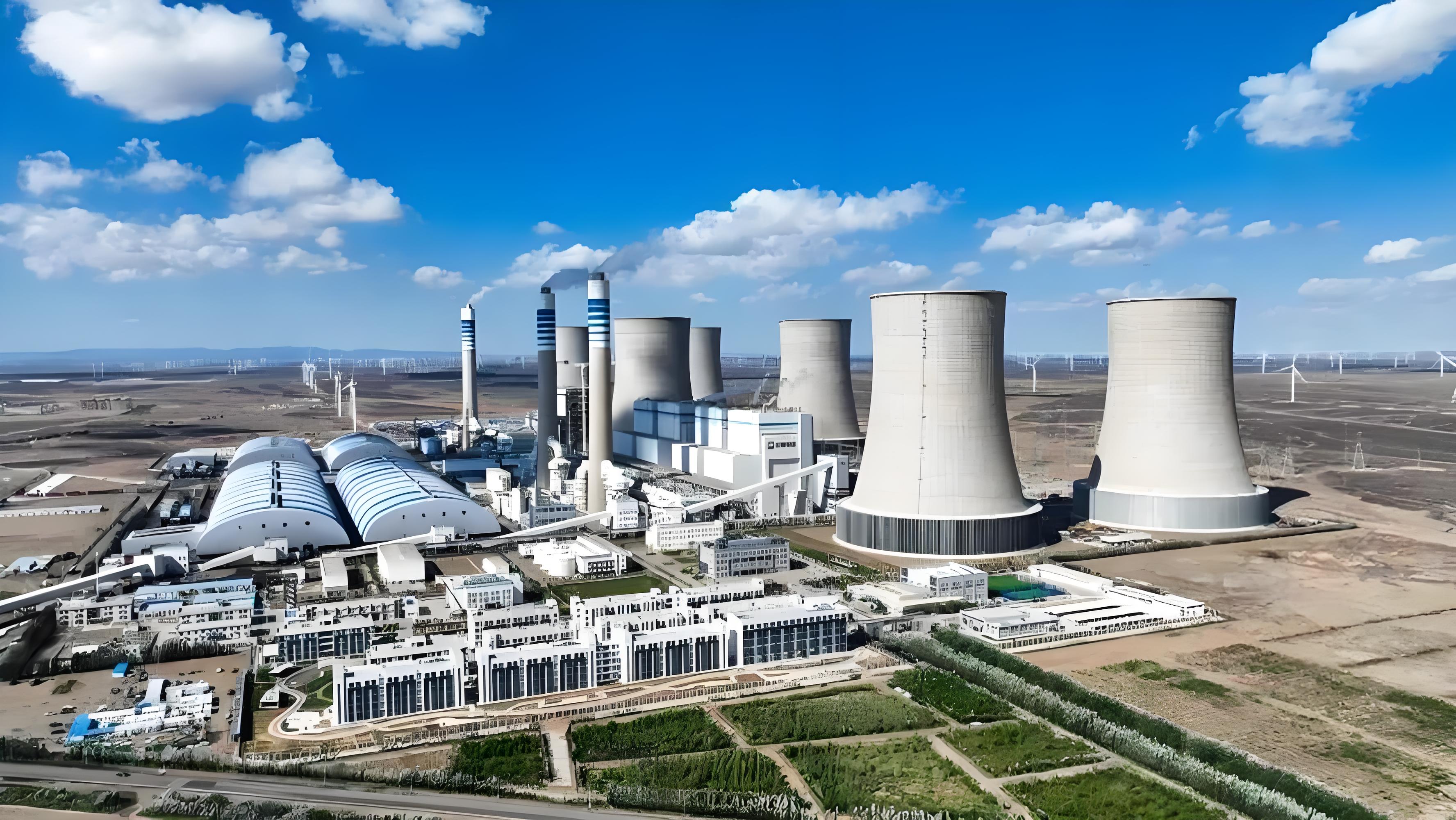

适用场景：西北、华北、新疆、内蒙古等缺水地区火电、煤化工自备电厂，节水率≥85%。

二、核心工作原理

1. 蒸汽流程：汽轮机低压缸排出低压饱和乏汽（压力 3～12kPa、40～50℃），经巨型排汽母管分配至各空冷单元管束内部；

2. 换热过程：管束外部铝合金翅片增大换热面积，下方大型变频轴流风机向上鼓风，冷空气横向冲刷翅片外壁，管内蒸汽向空气释放汽化潜热；

3. 汽水分离：75%～80% 蒸汽在顺流管束凝结成水，依靠重力下落到底部凝结联箱；剩余蒸汽与不凝气体进入逆流管束；

4. 真空维持：逆流管束顶部接抽真空系统（水环真空泵），持续抽出空气、氮气等不凝气体，保证系统高真空，避免换热恶化、冻管；

5. 水循环：凝结水汇集至凝结水箱，经凝结水泵升压送入低压加热器、除氧器，最终返回锅炉完成热力闭环循环。

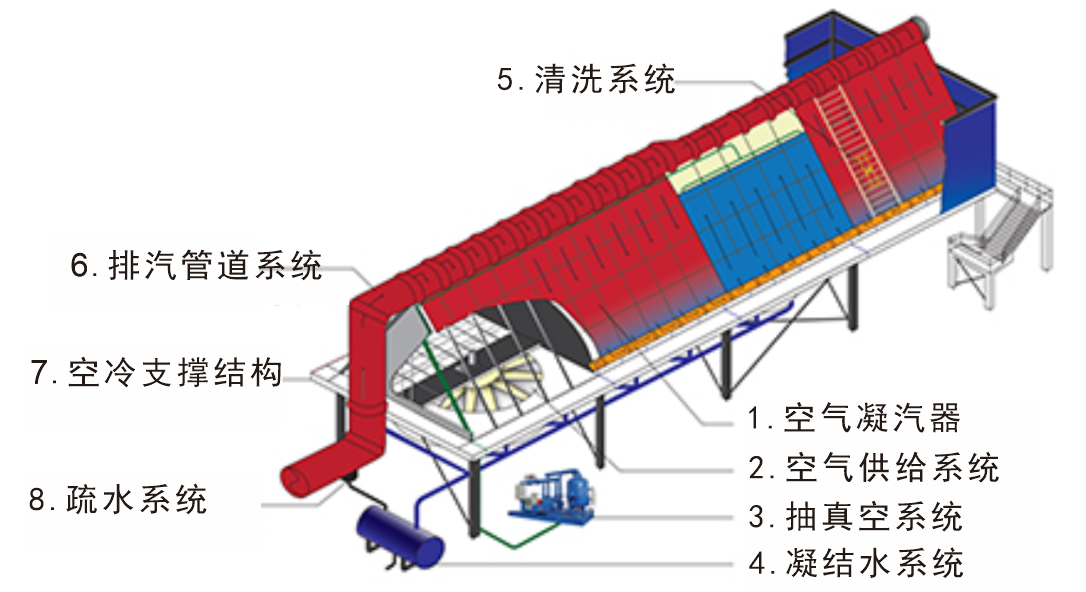

三、完整系统组成（十大模块）

1. 空冷凝汽器（核心换热本体）

由数十组标准化空冷单元并联而成，每个单元包含：

• 单排 / 双排椭圆翅片管束：基管碳钢、外覆铝翅片，抗大气腐蚀；

• 顺流段：主冷凝区，蒸汽、凝结水同向流动；

• 逆流段：抽气专用段，汽水流向相反，避免气堵、冬季防冻；

• 上下分配联箱、凝结水集水箱。

2. 空气供给系统（风机系统）

• 大直径变频轴流风机（直径 8～12m）、立式驱动电机、减速齿轮箱（行业主流减速机配套维修品类）；

• 变频调节：根据环境温度、机组真空自动调节转速，兼顾厂用电与冷却效果；

• 配套挡风墙、导流板，降低横风干扰。

3. 排汽管道系统

汽轮机至空冷岛大口径负压管道（直径 3～6m），设置膨胀节、疏水阀、人孔，管道全程保温防凝结水冻堵。

4. 抽真空系统

水环式真空泵组 + 气水分离器，24h 连续抽除系统漏入空气与不凝气，是机组带负荷运行的关键。

5. 凝结水 & 疏水系统

下联箱、凝结水箱、疏水泵、水位调节阀，控制管道积水，防止冬季管束冻裂。

6. 在线清洗系统

高压水清洗装置，定期冲洗翅片粉尘、柳絮、煤灰，消除换热热阻；分冬季干式吹扫、夏季高压水洗。

7. 空冷支撑钢结构

高架钢平台（空冷岛平台），承载全部管束、风机、管道，下部空间可布置辅机、检修通道。

8. 防冻保护系统（北方机组核心）

• 风机反转热风回流、局部伴热蒸汽、分区隔离运行、低负荷降风机转速；

• 逆流管束优先抽气，消除管束内部死水死角。

9. 电气系统

风机变频柜、高压电机、接地、防雷、应急电源。

10. DCS 自动控制系统

实时监测环境温度、风机电流、真空、凝结水温度、翅片压差，全自动调节风机群、真空泵、疏水阀。

四、技术核心特点

（一）优势

1. 极致节水：无循环冷却水、无冷却塔蒸发损耗，仅少量除盐水用于补水、清洗，相比传统湿冷节水 85%～90%，缺水区域唯一主流方案；

2. 占地紧凑：无需水池、冷水塔，空冷岛高架布置，下方场地可综合利用；

3. 介质简单：无中间循环水系统，无循环水泵、闭式冷却回路，设备链条短；

4. 布置灵活：空冷岛可布置汽机房侧、炉后，适配厂区狭小地形；

5. 腐蚀可控：翅片铝层天然氧化保护膜，水质腐蚀风险远低于湿冷 / 间接空冷。

（二）短板与运行痛点

1. 背压随气温波动大
夏季高温环境空气冷却能力骤降，机组背压升高、发电煤耗上升、带负荷能力下降；冬季低温真空过高，需控背压防止末级叶片水蚀；

2. 厂用电偏高
大量大型风机持续耗电，空冷机组厂用电率比湿冷高 1.5%～3%；

3. 噪声大
单台风机运行噪声 83～88dB，厂区需配套隔音屏障；

4. 横风干扰严重
大风天气岛边缘单元气流短路，换热效率暴跌，真空快速恶化；

5. 冬季防冻运维复杂
低负荷、极寒天气易出现管束局部积水冻裂，需分区调控、热风回流；

燃煤电厂粉尘、春季柳絮堵塞翅片，换热效率衰减，需定期停机 / 在线清洗。

五、行业专业术语释义

1. 空冷岛：整套高架布置的直空冷凝汽器 + 风机钢结构平台总成；

2. 单排管束：主流换热元件，蒸汽管单排布置，风阻小、防冻性能优于多排；

3. 顺 / 逆流单元：空冷最小独立运行模块，顺流凝汽、逆流抽气；

4. 背压：空冷系统内部蒸汽压力，夏季升高则机组出力下降；

5. 风机减速箱：空冷风机核心传动部件，长期交变载荷易出现轴承、齿轮损伤；

6. 挡风墙：空冷岛四周钢结构围护，削弱横向大风对流短路。
